適用范圍：氙燈人工老化試驗箱，主要采用水冷長弧氙燈為光源，通過改變溫度（樣品架溫度、工作室溫）、相對濕度、降雨方式等方式，模擬戶外氣候試驗條件的光、熱和水的綜合組合，對測試材料進行光化能與機械性能的人工老化試驗。對主要控制參數為光輻照度、工作室溫、樣品架溫度、相對濕度能閉合回路自動控制。本儀器采用先進的控制器 PLC,控制先進、穩定；控制過程中有各種報警信息，維護性好。該裝置符合國內氙燈老化試驗標準與國際標準ATTCC、ISO、DIN、ASTM等。適應范圍廣泛，有塑料、涂料、橡膠、紡織品、汽車、建筑材料等。本儀器控制系統有：氙燈自動控制系統；氙燈冷卻系統；溫度控制系統；濕度控制系統；氙燈保障報警系統組成。

符合標準：GB/T1865-1997 ；GB/T16422.2-2014 ；GB/T1189-91；GB/T8427-2008；GB/T8430  ；GB/T15102-2006；GB/T15104-2006；GB/T14049-2008；GB/T12527-2008；SAEJ1885 ；SAEJ19960 ；GB/T14049-2008；ISO 105B-06 ；ISO 105B-02 ；ISO 105B-04；ISO4892-2 ；ISO11341； AATCC16E ；AATCC169(1) ；JASOM346-93；GMW3414TM    Ford Interior；

ASTM G155-1    ASTM G155-4

技術參數：

1、總暴曬面積：11000cm2

2、工作室尺寸：980×980×980 (寬*高*深 in mm)

3、溫度范圍：工作室溫度：35℃～80℃

                      黑板溫度：    40℃～110

                      黑標準溫度： 40℃～120℃

                      溫度波動度：±1℃

4、相對濕度范圍：光照：10～75%      黑暗：10～95%   相對濕度波動度±4%

5、光輻照度：可選340nm、420nm或300～400nm波長自動控制（光輻照度偏差±0.01W/m2）

                      0.25 /㎡～1.2 W/㎡ @340nm

                      0.5W /㎡～2.5W/㎡ @420nm

                      25W /㎡～180 W/㎡ @(300～400nm)

                      300W /㎡～1200 W/㎡ @(300～400nm)

                      350W /㎡～1300 W/㎡ @(300～800nm)

                      350W /㎡～1300 W/㎡(300～800nm)

6、氙燈：美國進口ATLAS水冷氙燈6.5KW，使用壽命達2000小時以上

7、高輻照強度控制：可達到2個太陽或更高水平

8、標準試樣架：110個（150mm×70mm）或根據用戶要求訂制

9、光輻照度校準功能：采用校準氙燈或輻照度儀，通過國家計量部門校驗

10、濾光片及模擬條件：采用美國ATLAS不同的內外過濾片，模擬不同的試驗條件，符合更廣的國內外試驗標準

11、樣品架類型：SL-3T型,單層結構?？煞胖?10片（70*150）試樣。外觀引用進口美國ATLAS CI5000結構。內外結構合理:

12、觀察窗:防紫外觀察窗，采用美國進口防紫外、耐高溫玻璃；經權威機構中國計量科學研究院檢測合格。保護實驗室人員安全

13、控制器:國外品牌控制器，氙燈老化試驗箱專用的軟件，類似美國ATLAS控制系統

14、關鍵部件：氙燈冷卻循環水泵采用意大利進口；樣品架馬達采用日本進口；交流接觸器及開關采用西門子等

技術特性：

1、采用人工界面觸摸屏，操作方便簡單

2、可中英文顯示，中文可簡體、繁體選擇

3、光輻照度可調可控，具有高輻照強度控制功能

4、完善的工作室溫和樣品溫度控制系統，具有超溫保護功能

5、專業、合理的工作室內部設計和空氣循環系統, 保證樣品試驗的均勻性、精確性

6、相對濕度自動控制，能滿足嚴酷的試驗方法

7、環保型氙燈冷卻系統

8、通過不同的內外過濾罩模擬不同戶外試驗條件

9、具有水位過低報警與自動補水雙重功能

10、整機采用優質不銹鋼，耐用美觀

11、有水質監控、報警功能

12、遠程上位機監控功能

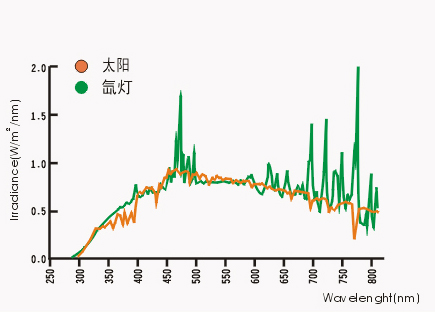

RC4000系列氙燈人工氣候試驗箱光源與太陽的光譜比較

13、試驗方法和程序:試驗方法、程序容量固定:12個國際、國家氙燈老化試驗標準、可編輯：4個，可設定最大150個程序段

14、模擬不同的試驗條件：采用不同的內外過濾罩：Boro/Boro, Quartz/Boro, Quartz/Quartz,Boro/Sodalime等

15、光照/黑暗循環：自動控制，實時監控并顯示

試驗箱結構特征：

1、外部箱體：1350×2050×1200（W×H×D）mm優質噴涂鋼板

2、內部箱體：980×980×980（W×H×D）mm不銹鋼SUS304

3、保溫材料：硬質泡沫

4、重量：650kg

工作門：

1、單開鉸鏈門（左鉸鏈，右把手）

2、防紫外觀察窗，采用美國進口防紫外、耐高溫玻璃；經權威機構中國計量科學研究院檢測合格

3、門框防凝露裝置

4、保溫材料：硬質泡沫

樣品架：

1、DH型,單層結構，保證樣品光輻照、噴淋的均勻性

2、采用不銹鋼SUS304，耐酸、耐堿、耐光輻射

3、110個150mm×70mm的標準樣品架

4、可根據用戶的特殊要求訂制樣品架

箱體材料：

箱體內外全部采用不銹鋼構成，利用進口先進的激光、線切割等加工設備，外觀平整光滑，色澤均勻美觀耐用，適應各種惡劣環境。 焊料及焊縫，其機械性能和物理性能，保證試驗箱正常高溫使用，最高溫度可以達到150℃。

箱體結構：

分為三層：上方安裝的儀表電器有：循環鼓風電機、水電阻率監控表、氙燈冷卻水監控表，變頻器等。下方安裝了氙燈電源的部件、氙燈冷卻水箱、循環水泵等。中部為箱體工作室部分，為雙層不銹鋼，中間為硬質泡沫，厚度為50mm，保證進行高溫試驗時，外壁的溫度不超過 30℃。還有硬件與軟件設計雙重保護：當工作室溫超過93℃，或工作室溫超過試驗設定溫度的（1～100%，用戶可自行設定），儀器自動停止，轉到冷卻循環程序，避免高溫樣品損壞。

氙燈自動控制系統：

1、控制方式：自動控制，保證氙燈輻照度不隨氙燈衰老而衰減

2、校準：采用校準氙燈或輻照度儀、系統自帶校準程序

3、水冷氙燈的水冷卻方式：自動控制冷卻水溫度、意大利進口水泵、全不銹鋼冷風機、環保型省水設計、流量開關，缺水保護

水冷氙燈6.5KW,壽命超過2000小時，拆卸方便

4、本系統是整套設備的核心：由氙燈工作電源、氙燈光輻照度自動控制構成。氙燈電源由氙燈升壓變壓器，氙燈電抗器，功率調節器等組成。氙燈光輻照度控制裝置由光傳感器（窄帶波長340nm、420nm或?qū)挷ㄩL(zhǎng)300～400nm的光監控傳感器），光學裝置；光輻照度信號處理器等組成。

5、氙弧燈觸發器是光能量系統的技術要點，是試驗箱工作系統中的關鍵核心部件。觸發器性能特點：點燃的機率高，不易損壞，壽命長，并帶有安全保護電路，避免高壓旁路對外圍電器的影響。

6、氙燈光輻照度自動控制，為了達到穩定控制光輻照度，本儀器采用了窄帶波長340nm、420nm或?qū)挷ㄩL(zhǎng)300～400nm的光監控傳感器。該裝置通過石英棒把氙燈的光能量接到監測裝置，當檢測到窄帶波長的能量與設定值不相等時，自動調節氙燈工作的功率，直到輻照值達到設定值為止。

7、光輻照度校準功能：本產品采用標準氙燈自動校準功能，每 500 小時，有報警信息提醒用戶。保證氙燈老化試驗過程中關鍵的指標-光輻照度的準確性，并且標準氙燈經過國家權威機構中國計量科學研究院檢測。

電氣控制系統：

1、運行方式：程序式運行

2、設定方式：中文菜單，觸摸屏輸入

3、溫濕度控制系統：離心風機、調速變頻器、風門調節器、超聲波加濕器、不銹鋼加熱絲：無觸點SSR加熱控制方式、空氣過濾器

4、噴淋系統：樣品噴淋、樣品架噴淋、程序自動控制

5、水箱加水系統：自動加水

6、有（無）紙記錄儀：對試驗主要參數自動保存，調用方便

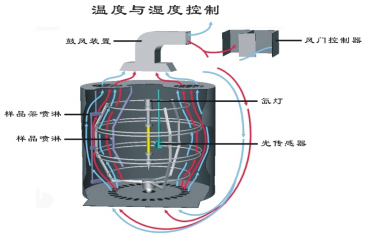

溫度控制系統：

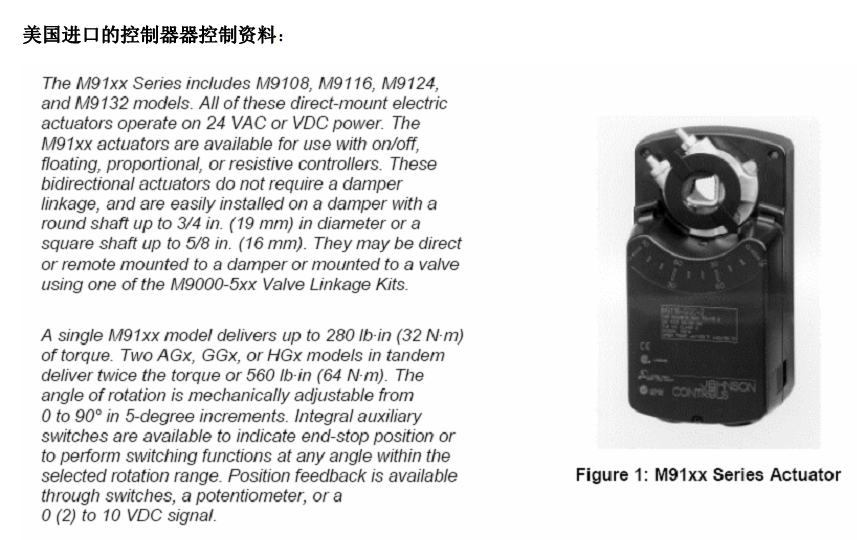

樣品表面溫度（黑板溫度、黑標準溫度）控制采用了進口的變頻器自動調節溫度，工作室溫采用了美國進口的執行器控制。

本儀器采用風門控制器和空氣加熱器調節試驗箱溫度，當試驗箱內的溫度較高時，風門打開使箱內的熱空氣排出箱外，同時外面新鮮冷空氣補進來，進行了內外空氣循環。直至試驗箱溫度達到要求時風門關閉。當溫度較低不能滿足要求時，關閉風門，空氣加熱器加熱流入箱內的空氣，以保持試驗所需的溫度要求。

本儀器還可選用白板溫度、白標準溫度等 7 種溫度傳感器。

相對濕度控制系統：

濕度控制系統是氙燈試驗箱中濕度條件的系統。本儀器主要是采用水加熱、 超聲波加濕裝置，以達到試驗濕度要求。這種方法產生的濕霧使試驗箱內的濕度比較均勻，易于控制，還有環保節約用水，維護簡便，特別避免對樣品的污染。（國內或進口同類型設備采用水氣混合加濕的方法，空氣由空氣壓縮機產生，常附有大量的油等物質）

氙燈冷卻控制系統：

本儀器為水冷氙燈，氙燈冷卻水循環利用，采用風冷凍裝置冷卻氙燈冷卻水。特點該裝置氙燈冷卻水的用量很少，1 升/周。該冷卻裝置為國內首創，技術特點環保、簡單、維護少。

保護系統：總電源、分路電源開關、西門子開關、漏電、過流超載保護

氙燈系統：氙燈冷卻缺水保護、氙燈冷卻水超溫保護、氙燈輻照度值低（高）報警、氙燈冷卻水位低保護、門安全保護

溫度控制系統：樣品架溫度超溫保護、樣品架溫度低報警、工作室溫超溫保護、鼓風電機異常保護

加濕系統：濕度顯示異常報警、純凈水電阻率異常報警

關鍵控制配件：儀器保障報警控制系統：該儀器關鍵控制配件采用國際品牌產品：如電源開關、控制零件采用西門子公司的；樣品架的傳動采用了日本的電機；氙燈的冷卻循環水泵采用了意大利進口的等等。

本儀器可以提供以下幾類報警：

控制參數報警：包括絕對值報警、偏差報警、變化速度報警等。

故障報警：包括診斷報警和后備硬件故障報警。

其他自定義的報警：報警可以根據嚴重性和輕重緩急劃分不同的報警級別，不同級別的報警具有不同的表現形式。

報警會及時地在監控系統上顯示出來，有以下幾種表現方式：

文字提示：在發生報警的位置和報警畫面上均以文字顯示相應報警信息。

顏色變化：在發生報警的位置和報警畫面上以不同顏色標識不同的報警。

聲音報警：發生報警時，系統將以音響形式反映報警。

閃爍：在發生報警的位置，相應的測點對象閃爍，提示操作人員此處發生報警。

所有產生的報警在報警產生時將自動登錄到數據庫，在報警畫面上顯示出來，可在報警畫面上予以確認并銷音。

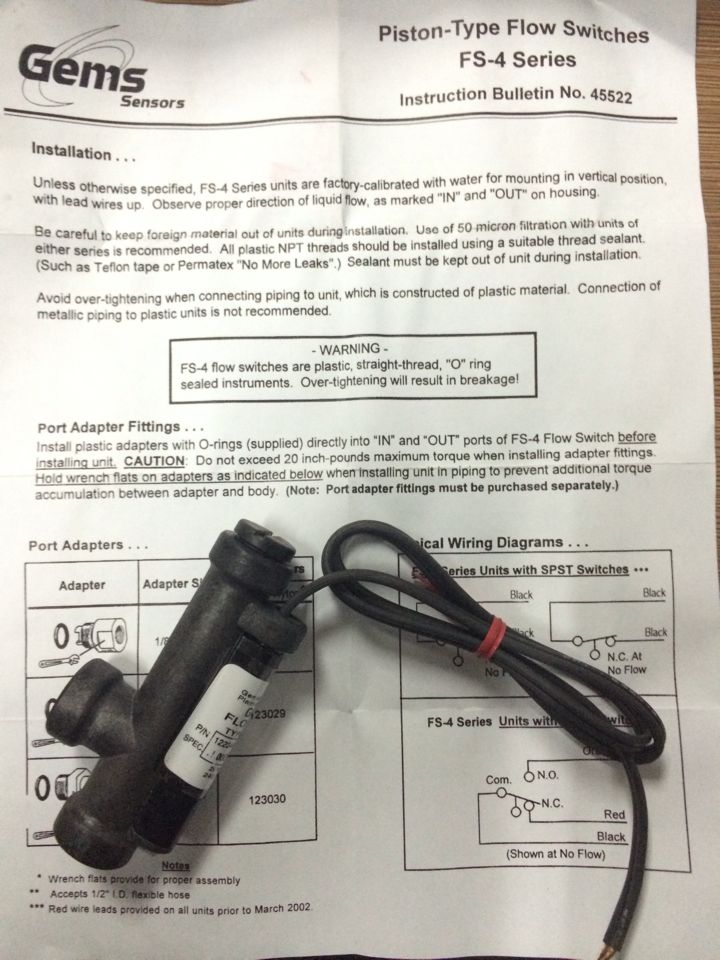

斷水開關

光輻照度傳感器：日本濱松光傳感器

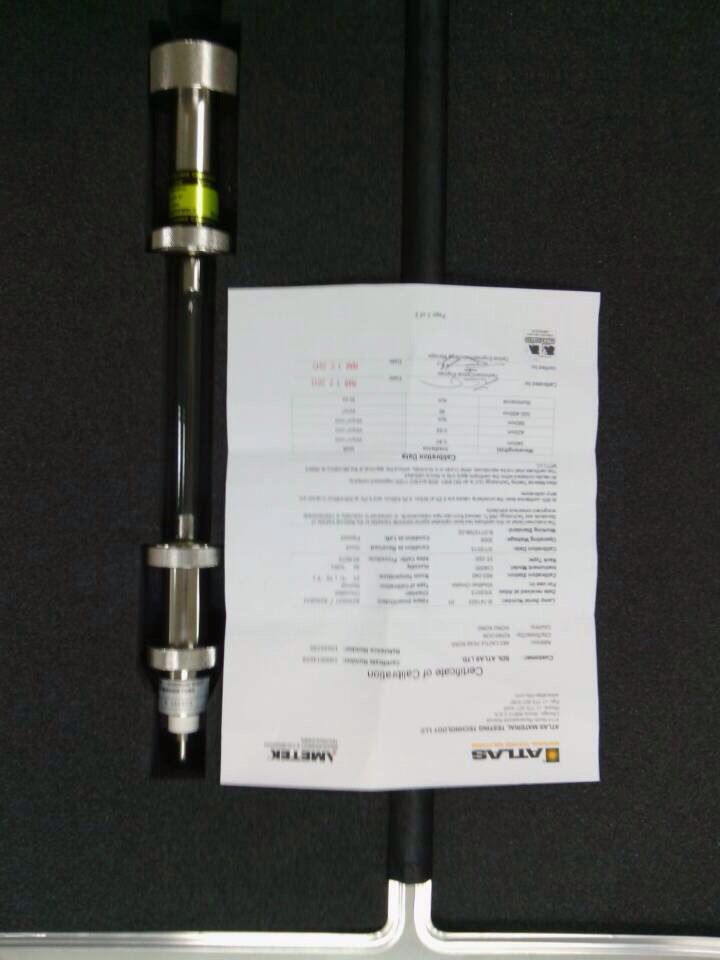

水冷長弧氙燈

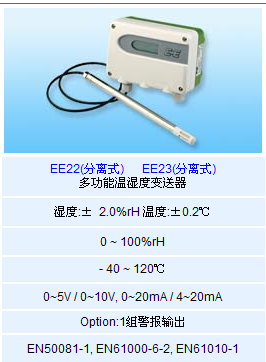

濕度傳感器

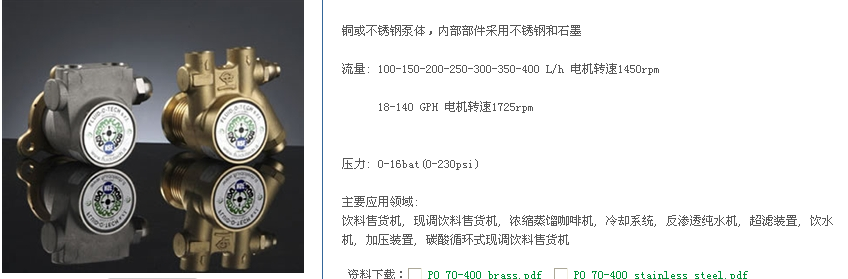

循環冷卻水泵

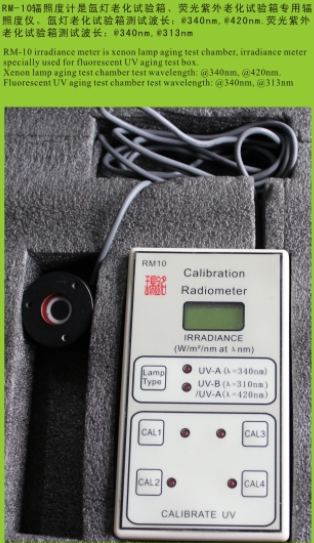

氙燈輻照度校準計

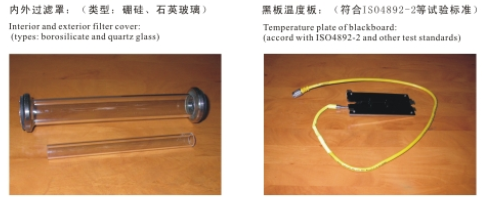

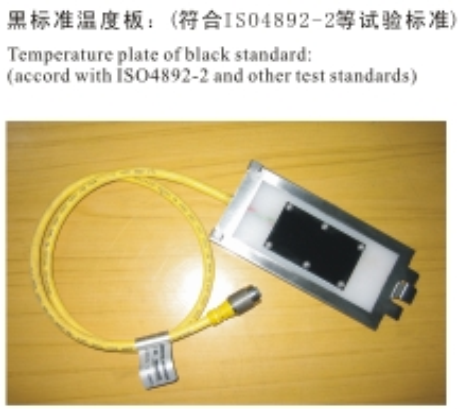

黑板溫度、黑標溫度、光光過濾罩

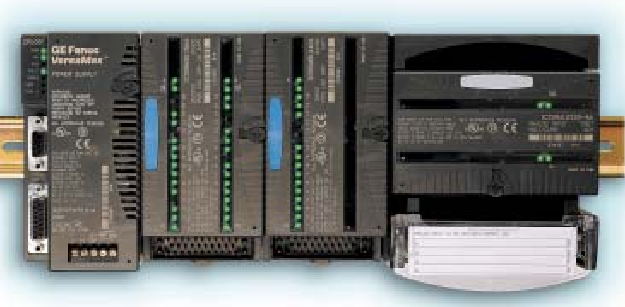

PLC和人機界面觸摸屏

1、PLC美國GE IC200

2、工作溫度：-10-60℃

3、存儲溫度：-40℃∽+85℃

4、相對濕度：5-95%

5、振    動：1.0G， 9-150Hz

6、沖    擊：15G， 11ms

7、數據采集系統的MTBF（平均無故障時間）≥100000小時

8、防雷性能：雷擊感應電壓小于5KV，雷擊感應電流小于1700A，響應時間小于10-12秒

9、人機界面觸摸屏韓國TOP

人機界面觸摸屏性能特點

1、可選的顯示設備:高分辨率，高亮度的色彩

2、高速圖形控制器

3、前面板防水、防塵處理: IP65F

4、方便安裝的超薄設計

5、具有串行、并行通訊口

6、耐用的矩陣式觸摸鍵

7、閃存存儲畫面

8、可下載操作系統軟件及字體庫數據

9、動態的用戶圖形和 Tags 界面

10、多語種支持：中文、英語、韓文、日語等

11、多種控制器通訊驅動支持

12、基于Window的人機界面設計軟件工具

13、控制器通訊診斷方式：具有協議分析功能

14、具有數據、參數批處理的配方功能

15、具有數據上載功能（屏幕/轉移/處理數據）

16、便于使用內部系緩沖器的存儲器

17、直接/間接地址設定到PLC或控制器

18、所有windows 字體可以作為輸入

19、遠程監控功能

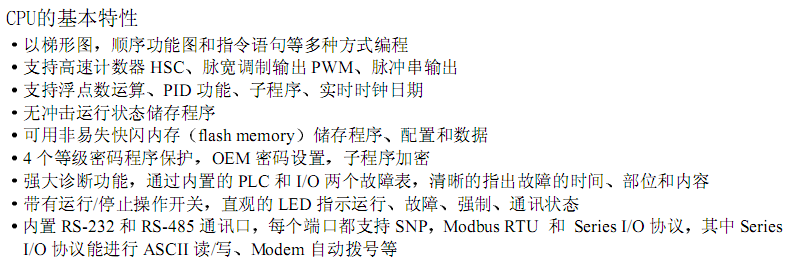

美國進口GE CPU

1、擴展的指令集：程序塊移動，陣列、雙精度算術運算、PID功能、間接尋址、輸入/輸出軟件組態、診斷錯誤表、四級口令保護、結構化編程、具有故障歷史記錄功能，自診斷功能。支持以太網Ethernet TCP/IP，工業控制網，設備網，支持多網配置。

2、指令系統包括：邏輯控制和計時，計數功能；加減乘除和平方根、比例、二十進制/BCD轉換等運算功能；比較與立即輸入、輸出功能；閉環PID調節功能；順序控制、移位、轉換/子程序功能；定時中轉功能；文件處理功能邏輯指令，調試處理故障診斷指令、塊指令、特殊指令、字符串處理指令。

3、中斷功能包括：定時器中斷、掉電中斷、IO中斷、外部中斷。

4、特殊模塊品種豐富：PID模塊，溫度模塊，高速計數模塊、位置控制模塊、運動控制模塊等。

5、診斷：CPU具備強有力的診斷能力，當系統發生異常情況時，通過報警提示操作人員、系統維護人員或者供邏輯程序進行自動處理， 這些功能是由基于CPU的硬件系統所提供的故障診斷信息來完成的。

6、診斷能力是根據CPU、存儲器、通訊、以及I/O的狀態報告相應的信息，能診斷到模塊、I/O通道一級的故障。在提供報警信息的時候，分為CPU故障表和I/O故障表，將故障的類型、位置、時間標志等內容一起登錄到相應的故障表中?？赏ㄟ^順序功能流程圖、梯形圖、功能塊圖或“C”語言編程，并可進行在線或離線編程操作。所有的故障信息可以由以下的幾種方式進行訪問：上位機、通訊設備、梯形圖邏輯程序或功能框圖

7、CPU MTBF（平均無故障時間）≥100000小時

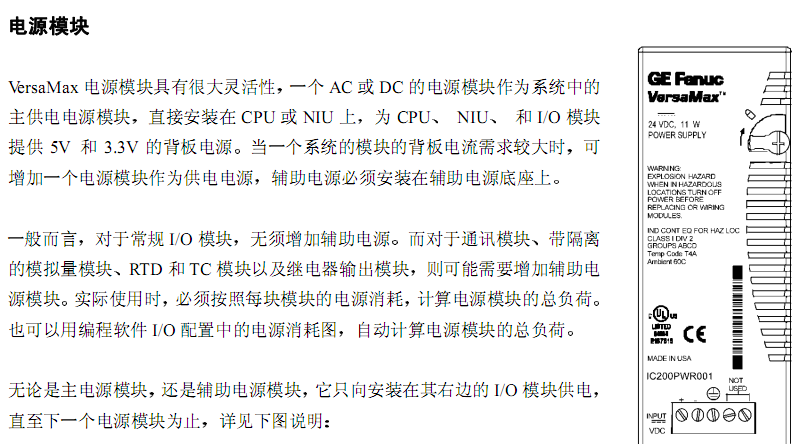

美國進口GE 電源模塊

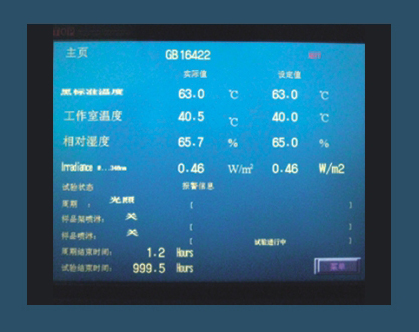

人機界面觸摸屏

設備狀態的監視、設備故障的監視及確認，圖形化動態顯示，現場檢測點的顯示、檢測和報警，試驗參數的設定等。

安裝要求：

1、電源：380V±10% 50HZ  三相五線

2、環境：溫度20±2℃  濕度65±3 %   不宜在有腐蝕，有毒及有害環境中安裝和使用

3、操作：落地
