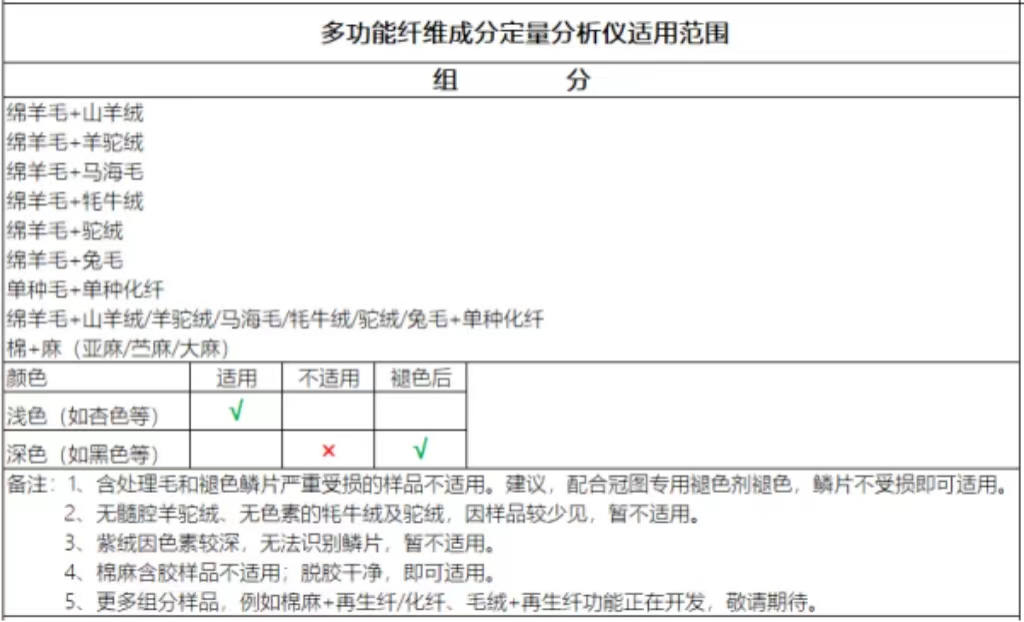

適用范圍：以高新的人工智能技術為傳統的紡織行業賦能的革新產品，其模塊化設計更先進，操作更舒適。用于動物纖維、植物纖維、再生纖維素纖維、化學纖維等各種纖維的定性和直徑測量，可以通過AI技術自動對各種混紡面料中特種動物毛類纖維含量進行定量分析，結果準確率在標準規定的允差范圍（即±5.0%）內。同時也可以通過AI技術對各種混紡面料中棉/麻等纖維含量的自動定量分析，結果準確率在標準規定的允差范圍（即±3.0%）內。

符合標準：

GB/T 16988-2013 《特種動物纖維與棉羊毛混合物含量的測定》;

ISO 17751-1-2016 《動物纖維顯微鏡定量分析方法》;

AATCC 20A-2018 《纖維成分定量分析》;

JISL 1030-2 2005 《紡織品纖維混合物定量分析》;

GB/T 18267-2013 《山羊絨》;

GB/T 12412－2007 《牦牛絨》;

GB/T 13835.6－2009 《兔毛纖維細度試驗方法  第6部分：直徑 投影顯微鏡法》;

GB/T 16254-2008 《馬海毛》;

GB/T 10685-2007 《羊毛纖維直徑實驗方法 投影顯微鏡法》;

GB/T 20732-2006 《纖維直徑光學分析儀》;

FZ/T 20026-2013 《毛條纖維長度和直徑測試方法 光學分析儀法》;

IWTO-47-2009 《光學纖維直徑分析儀測定羊毛纖維平均直徑及其分布的方法的規定》;

FZ/T 30003-2009 《棉麻混紡產品定量分析方法顯微投影法》;

FZ/T 01057.3-2007《紡織纖維鑒別實驗方法——顯微鏡法》。

技術參數：

1、工作模式：自動統計分析

2、儀器結構：工業相機、顯微鏡、電動XY平臺、分析軟件、計算機

3、測試功能：纖維定性分析、纖維定量分析、纖維直徑測量、混紡含量測定

4、電　　源：使用AC220V 50HZ電源   儀器功率：20W

5、ECO照明系統:

(1)3W白光同軸LED點光源；

(2)色溫穩定；

(3)壽命時長；

(4)專利打光方式，結構簡單，兼具上下打光效果；

(5)圖像亮度均勻；

(6)成像效果反差顯著；

(7)明場效果良好 。

6、物    鏡：

(1)無窮遠平場消色差物鏡（APO）；

(2)高性噪比、高分辨率、高反差、高平坦程度的成像效果，特別適合明場 觀察；

(3)10X,NA=0.4,WD=3.6，放大倍數為10倍；數值孔徑0.4；分辨率0.7μm。

7、相    機：

(1)630萬像素；

(2)1/1.8吋IMX178傳感器；

(3)像元2.4μm*2.4μm；

(4)采用逐行曝光的方式進行曝光；

(5)具備自動對焦功能。

8、視    野：1.1mm

9、移動距離：X軸約1.5mm，Y軸約1mm。

10、單筒管鏡：

(1)高分辨率，F(xiàn)/4.5高品質光學質量，適用于高精密檢測；

(2)可用同軸光，實現無陰影照射；

(3)與高倍率無限遠校正物鏡兼容；

(4)機械穩定性可應對最高要求的震動環境；

(5)靈活性模組化設計；

(6)可以安裝到任何C接口的相機；

(7)鏡筒長度短（4英寸/101.6mm）；

(8)鏡筒直徑?。?.25英寸/31.8mm)；

(9)允許同軸照明和/或3mm精細聚集；

(10)從可見光到近紅外光譜的高傳遞率（>70%）。

11、電動載物臺：

(1)交叉滾柱絲杠精密結構載物平臺；

(2)移動范圍70*30(mm)；

(3)重復精度<10um；

(4)臺面尺寸190mm*146mm ；

(5)最小進給控制1um；

(6)高可靠性和穩定性；

(7)移動平滑、低噪聲。

12、運動控制：運動控制模塊通過輸出DC12V和DC24V來實現對導軌移動和光源亮度的精確控制。

13、導軌軌跡：采集過程中通過導軌使載物臺移動并配合相機的自動對焦功能，呈“弓”字形掃片，一鍵式自動對整個玻片進行掃描分析。

14、景深合成：運用景深合成算法，在照片自動對焦后進行多方位采圖并合成，合成出來的圖片能很好的凸顯特種動物纖維表面的鱗片和細節。

15、電動手動雙用調焦系統：同軸手動調焦機構，微調精度2um；可配合相機的自動對焦；實現載玻片焦平面的快速聚焦，避免因切片不平或平臺高低差等原因造成的離焦問題，減少頻繁手動聚焦定位耗費的時間。每轉的微調行程200μm；微調一格2μm； 配有用于粗調手柄的扭力調節。

設備硬件：

1、自動對焦相機：該相機具有像素密度高、成像真實清晰的特點，且該相機具有自動對焦功能，能夠配合自動移動平臺，完成對玻片的自動掃描。

2、光學系統：NIS95無限遠光學系統，該顯微放大光學系統由照明、高分辨率單筒和高分辨物鏡組成，照明采用3W的白光LED，采用同軸照射的方法，兼顧上下打光。物鏡適用明場，數值孔徑0.4，分辨率約0.7um。整個光學系統的視野約為1.1mm，具有成像清晰、細節豐富的特點，能很好的滿足 AI 對纖維的識別。

3、手動調焦旋鈕：該調焦旋鈕有粗調和微調的功能。每轉的微調行程200um，微調一格是 2um，配有用于粗調手柄的扭力調節，能夠很方便的完成自動拍照之前的手動對焦及觀察。（注：切忌同時用力反向旋轉左右粗、微調焦旋鈕，否則會損毀調焦系統。）

4、自動移動平臺：該平臺由編程控制，工作過程中與上位機（電腦）聯動，完成對整

個蓋玻片內纖維的自動掃描拍照。

技術特性：

1、高效率：一份毛絨樣品測試最快只需要23-26分鐘，一份棉麻樣品測試最快只需23-26分鐘。

2、自動化：全自動測試流程，待樣品圖像采集完成后，AI人工智能技術可精確識別各種類纖維。

3、準確度：大數據訓練模型，覆蓋市面上各種常見的動物纖維、棉麻纖維、化學纖維以及再生纖維等。

4、功能：提供纖維含量和直徑自動測量，其中纖維直徑測量采用單根纖維多處測量求平均的方法，使得纖維平均直徑更接近實際值。

5、信息存儲：存儲當前樣品報告，可方便調取報告和復核測試結果。

6、安全性：無需連網，保證數據安全。

安裝要求：

1、電源：AC220V±10% 50HZ

2、環境：溫度20±2℃  濕度65±3 %   不宜在有腐蝕，有毒及有害環境中安裝和使用

3、操作：工作臺
