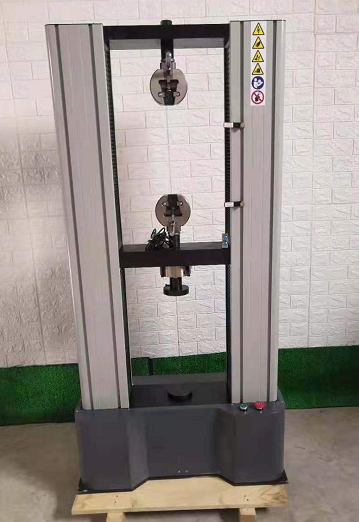

適用范圍：該系列電子式萬能試驗機功能強大、用途廣泛?？捎糜诟鞣N金屬、非金屬及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂、抽出、環剛度等力學性能指標的測試，適用于金屬絲、金屬箔、金屬板材和金屬棒材等金屬材料以及塑料管材、塑料型材、防水卷材、土工布、電線電纜、紡織品、纖維、橡膠、陶瓷、混凝土、膠粘劑、食品和醫藥包裝、薄膜、木材、紙張等非金屬材料的力學試驗，可廣泛應用于機械制造、車輛制造、航空航天、石油化工、電線電纜、造紙、紡織、建工建材等制造企業，用于質量監督檢驗部門、科研院所等研究部門，以及大中專院校進行教學與演示。

      在進行金屬拉伸試驗時，可以使試驗者清晰地觀察低碳鋼、鑄鐵等整個試驗過程。通過在不同曲線段的反復加載，由力-位移（變形）曲線，可以直觀的驗證胡克定律和觀察冷作硬化現象。對無明顯物理屈服現象的材料，可以選用滯后環法或逐步逼近法測定規定非比例延伸強度。在壓縮過程中，便于觀察低碳鋼壓縮屈服現象和強化現象，鑄鐵的壓縮破壞過程和斷口形狀。還可檢測材料的n值和r值。

       對非金屬材料試驗，大的試驗空間、寬的速度范圍、多樣的附具配置，可以滿足各種非金屬材料的測試需要?？筛鶕?jù)GB、ISO、ASTM、JIS、DIN等標準進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測出材料的屈服強度、抗拉（壓、彎）強度、延伸率、定伸強度、非比例強度、彈性模量等參數。

符合標準：

GB/T 2611-2007 《試驗機  通用技術要求》

JB/T 7406.1-1994 《試驗機術語  材料試驗機》

GB/T 16491-2008 《電子式萬能試驗機》

GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或） 壓力試驗機測力系統的檢驗與校準》

GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》

JJG 139-1999 《拉力、壓力和萬能材料試驗機》

JB/T 6146-2007 《引伸計技術條件》

JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》

GB/T 7314-2005 《金屬材料 室溫壓縮試驗方法》

GB/T 17657《人造板及飾面人造板理化性能試驗方法》

技術參數：

1、測力傳感器為輪幅式拉壓傳感器，精度0.05%FS，系統測力精度在2%～100%FS范圍內相對精度高達±1%。

2、電子引伸計，精度C級，在2％-100%FS范圍內系統測量變形相對精度高達±0.5%。（客戶可根據材料的延伸率選用）

3、位移傳感器采用2000道/圈光電編碼器，并采用4倍化技術達到2400道/圈的分辨率（分辨率最高可達0.01mm）。

4、變形測量采用北京鋼院生產的電子引伸計，分辨率最高可達0.01mm。（選配）

5、測控系統采用AD800試驗機測控系統，主要指標：

（1）3個模擬輸入通道，用于力值及電子引伸計測量，AD轉換代碼數為±120,000（用高分辨率AD轉換器實現的無分檔測量?jī)?yōu)于4檔放大）。

（2）一個1：100調速比的數字輸出通道，用控制伺

（3）三個光電編碼輸入通道用于測量大變形和位移測量，采用4倍化技術，提高測量分辨率。

（4）一個手控操作盒。

各項技術參數

（一）主機參數：

1、立柱數：4柱（2立柱2絲杠）；

2、最大拉伸空間：650；

3、移動橫梁最大行程：1100；

4、試驗寬度：4O0；

5、橫梁調整最大速度（mm/min）：500；

（二）測量參數：

1、最大試驗力（kN）：50；

2、試驗機級別：0.5級；

3、試驗力測量范圍：1%～100%F.S（最大負荷）；

4、試驗力測量精度：優于示值的±1%；

5、試驗力分辨力：滿量程的1/300000（全量程只有一個分辨力，不分檔）；

6、位移測量準確度：±1%；

（三）控制參數：

1、應力控制速率范圍：0.05～5％FS/s；

應力控制速率精度：速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內；

3、應變控制速率范圍：0.05～5%FS/s；

應變控制速率精度：速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內；

4、位移控制速率范圍：0.5～500mm/min；

位移控制速率精度：速率＜0.5mm/min時，為設定值的±1%以內，速率≥0.5mm/min時，為設定值的±2%以內；

（四）整機參數：

1、主機尺寸：約810×350×1750mm；

2、主機重量：250；

3、功率（kW）：0.75；

4、供電電源：?jiǎn)蜗啵?20V；

技術特性：

1、試驗機無污染、噪音低、操作方便、效率高；

2、主機外殼采用鋁合金殼體，造型美觀、大方；

3、主機為整體臺式結構，剛性大、性能穩定、外形美觀；

4、拉伸與壓縮在獨立的雙空間實現，避免了同一使用空間時更換不同試驗附具的繁瑣；

5、主機結構堅固耐用。粗大的滾珠絲杠和導向光杠、加厚橫梁及底座，構成了堅固的剛性機架，滿足高強度材料的試驗；

6、主機的上下橫梁、工作臺整體同步數控加工，確保優異的對中，在進行軸向試驗時，以確保試樣在載荷作用下受到的側向力影響最小，得到精準的應力和應變結果；

7、絲杠為精密磨制滾珠絲杠，絲母采用鑄銅材料，耐磨。絲杠副摩擦系數小，傳動效率高，精度高，強度高；

8、由減速機、同步齒型帶、精密滾珠絲杠副組成的減速機構，結構簡潔，保證絲杠的同步運動，并有助于系統對中；

9、具備儲備功率的大功率電機、預加載軸承、低張緊度同步齒形傳動帶、精密滾珠絲杠副，可以最大程度的減少試驗過程存儲的能量，從而得到更好的測試性能以及獲取更為精確的模量和應變值。在試驗高強度材料，例如航空復合材料、金屬合金時效果尤為顯著；

10、采用交流伺服電機和調速系統控制試驗過程，控制精度高，平穩、高效、低噪音（低速時基本上無噪音）。并且控制速度范圍大大加寬（0.05-500mm/min），既有利于常規材料的低速試驗(金屬、水泥、混凝土等)，又有利于非金屬材料（橡膠、薄膜等）的高速試驗，同時也方便于空載時快速調整試驗空間，節省輔助試驗時間。該試驗速度滿足目前國內所有常規金屬及非金屬材料試驗速度的要求；

11、多規格的夾具轉接裝置，多附件選擇，可實現多種材料的力學測試，賦予了設備更多的試驗功能；

12、同心環和定位銷充分保證了試驗夾具的上下同軸度，使試樣完全以軸向方向受力；

13、力值測量采用高精度輪輻式負荷傳感器，綜合精度高，靈敏度高，重復性好。通過隨機標定后試驗中不受外力影響，可保證試驗過程和參數的準確性；

14、拉伸、壓縮等試驗時傳感器受力方向一致，標定、校準簡單、方便；

15、可根據要求配置不同規格的傳感器，使得試驗范圍大大加寬，以滿足不同試驗負荷的測量要求；

16、變形測量采用高精度電子引伸計或大變形引伸計；

17、位移測量采用交流伺服電機內置的位移測量系統實現；

18、安全的便攜式無線遙控器創造性地集成多項功能，使用操作非常方便，而且大大簡化了強電配置，減少了分立電氣元件的使用，從而有效降低電氣故障率；

19、可實現試樣裝夾時橫梁的快/慢升降調整，操作靈活、隨意切換；

20、具有試驗結束后返回初始位置的功能，高效，快捷；

21、具有完善的限位保護功能及過載過流保護、試驗斷裂自動停機等功能，可靠、安全；

22、配置高性能智能化全數字獨立控制器，采用全數字PID調節，實現了以硬件為基礎的并行采樣模式，可實現等速率應力、等速率位移、等速率應變等多種閉環控制模式，并可實現不同控制模式之間無擾平滑切換；

23、測控系統配置多功能試驗軟件包，采用VXDs高速數據采集技術，實現多通道數據的高速

安裝要求：

1、電源：AC220V±10% 50HZ

2、環境：溫度20±2℃  濕度65±3 %   不宜在有腐蝕，有毒及有害環境中安裝和使用

3、操作：落地
