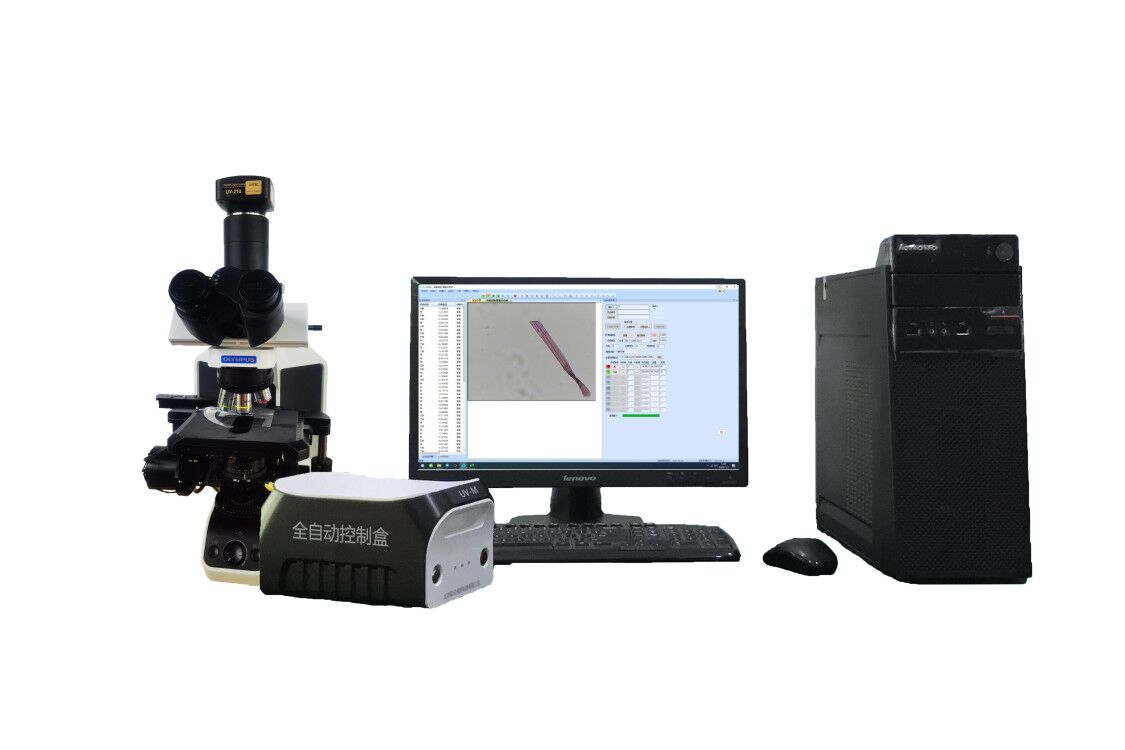

用途：用于動物纖維、化學纖維、棉麻等纖維的直徑測量，可得到纖維根數、纖維平均細度、標準差、變異系數、含粗率，通過對混紡產品中單根纖維的形態分析和直徑測量，可以得到各種混紡產品的纖維含量、紗線混紡含量和織物混紡含量。

符合標準:

GB/T 40905.1-2021《紡織品 山羊絨、綿羊毛、其他特種動物纖維及其混合物定量分析 第1部分：光學顯微鏡法》

GB/T 10685-2007《羊毛纖維直徑試驗方法 投影顯微鏡法》

GB/T 20732-2006《纖維直徑光學分析儀》

GB/T 3364-2008《碳纖維直徑和根數試驗方法》

FZ/T 01057.3-2007《紡織纖維鑒別實驗方法 第3部分：顯微鏡法》

AATCC 20-2022《纖維定性分析》

SN/T 3582-2013《進出口紡織品 纖維定性分析 麻類纖維》

IWTO-47-2009《光學纖維直徑分析儀測定羊毛纖維平均直徑及其分布的方法的規定》

IWTO-8-2011《顯微投影儀測定羊毛纖維直徑分布及羊毛和其他動物纖維 髓化百分比的方法》

ISO 137-2015《羊毛—纖維直徑測定—投影顯微鏡法》

GB/T 12412-2007《牦牛絨》

GB/T 9998-2006《西寧毛》

GB/T 18267-2013《山羊絨》

GB/T 16988-2013《特種動物纖維與棉羊毛混合物含量的測定》

GB/T 16254-2008《馬海毛》

GB/T 13835.6-2009《兔毛纖維細度試驗方法》

GB/T21977-2008《駱駝絨》

FZ/T 30003-2009《麻棉混紡產品定量分析方法顯微投影法》

FZ/T 32004-2009《亞麻棉混紡本色紗線》

SN/T 0756-1999《進出口麻/棉混紡產品定量分析方法 顯微投影儀法》

SN/T1062-2002《進出口紗線及紡織品中山山羊絨含量的檢驗方法》

ISO 17751-1:2016(E) 《動物纖維顯微鏡定量分析方法 羊絨、羊毛、其他動物絨毛及其混合物》

FZ/T 01101-2008《紡織品 纖維含量的測定 物理法》

AATCC 20A-2021《纖維定量分析的規定》

FZ/T 50002-1991《化學纖維異形度試驗方法》

CNS 2339-1 L3050-1 《纖維混用率試驗法-第一部：纖維鑒別》

CAN CGSB-4.2 No.14-2005《Quantitative Analysis of  Fibre Mixtures》

JIS L 1030-2：2012 《混紡纖維制品的定量測試方法》

TWC-TM24-2009《國際羊毛局測試方法 顯微鏡投影法測定羊毛纖維直徑》；

ASTM D2130《Standard Test Method for Diameter of Wool and Other Animal Fibers by Microprojection》;

AS 2001.2.1-1988 《Determination of Mean Fibre Diameter of Textile Fibres by Measurement of Projected Images》

GB/T 10288-2016《羽絨羽毛檢驗方法》

GB/T 20393-2006《天然彩色棉纖維定性定量分析實驗方法》（該標準對顯微鏡有特殊要求，需要采購相應的選購附件）

技術參數：

顯微鏡參數 (EVIDENT（原OLYMPUS） BX43）（進口）

研究級正置顯微鏡

1  研究級正置顯微鏡，可作明場的觀察

2  光學系統：UIS2無限遠校正光學系統，鏡頭采用環保無鉛玻璃材質。

3  調焦：載物臺垂直運動方式距離不小于25mm，帶聚焦粗調上限停止位置，粗調旋鈕扭矩可調，最小微調刻度單位≤1微米

4  觀察鏡筒：寬視野三目鏡筒，傾角為30°

5  照明裝置：內裝式透射光柯勒照明器，光源，光量預調開關，光強度發光二極管指示燈，日光平衡濾色片

6 物鏡：平場消色差物鏡

4X（N.A. 0.1，W.D. 18.5mm）

10X（N.A. 0.3，W.D. 11mm）

20X（N.A. 0.4，W.D. 1.2mm）

40X（N.A. 0.65，W.D. 0.6mm spring）

7  載物臺：右手低位置同軸驅動選鈕的高抗磨損性陶瓷覆蓋層載物臺。

8  目鏡：10X寬視野目鏡，視野數為22；

9  物鏡轉換器：五孔物鏡轉換器

10  聚光鏡：阿貝聚光鏡，N.A.≥1.1

11  國產30W鹵素?zé)綦娫矗═L4）

攝像頭參數

1：最大分辨率 3840*2160

2：采用進口芯片，usb3.0以上接口

3：靶面尺寸1/1.2，像元尺寸2.9*2.9

4：最高45幀/秒

UV-M3三軸自動控制系統：

1、移動速度快：最高可達到每分鐘1300根，測試常規載玻片4分50秒。

2、三軸自動步進，測試操作簡便，設置初始參數后測量可全自動完成，無需人工干預。

3、自動步進模塊不使用時不妨礙其他手動功能的使用

技術特性：

1.國標測量范圍2~ 200μm,儀器測量范圍1~ 2000μm；

2.數據校正功能，全樣品圖片存檔功能；

3.數據及報表以EXCEL輸出，報表格式、統計方式可根據用戶要求更改（需提供標準，收取定制費），

4.個性化界面，自定義觀察倍數；

5.自動標定標尺，也可手動多次標定標尺取平均，降低操作誤差；

6.直徑實驗、含量實驗可以動態測量，可保留當前視場的測量標記，大幅提高測量速度和精度；

7.用于觀測各類化學纖維、異形纖維、中空纖維的橫截面形態并測量截面面積；

8.測試異形纖維的異形度及中空度符合紡織行業標準；

9.通過對混紡產品中單根纖維橫截面形態分析和面積測量，可以得到各種混紡產品的纖維含量；

10、采用DMMAIT動態測量標記自動感應技術

11、新FTUD纖維種類用戶自定義技術可以用戶自定義纖維種類

12、提供纖維樣品圖庫，纖維種類達到50種以上。

13、如配置免脫色附件，可以實現深色纖維直接觀測

計量認證：測微尺須帶中國計量科學研究院提供的測試報告、中紡標檢驗認證股份有限公司的校準證書；

安裝要求：

1、電源：AC220V±10% 50HZ

2、環境：溫度20±2℃  濕度65±3 %   不宜在有腐蝕，有毒及有害環境中安裝和使用

3、操作：工作臺
